项目概况

　　物业业主：武汉大学

　　建筑设计：华南理工大学建筑设计研究院孙一民工作室

　　设计团队：孙一民、汪奋强、章艺昕、陆仪韦、潘望、杨定、黄祖坚、林海亮、李海全建筑面积:37187.86㎡(地上26754.84㎡，地下10433.02㎡)

　　所获奖项：AH采光卓越奖(Active House Aiance)

　　武汉大学是一所中国著名的综合性研究型大学，也是近代中国建立最早的国立大学。学校坐拥珞珈山，环绕东湖水，武大樱花每年三月中旬进入盛花期，被誉为“全中国最美的大学”之一。

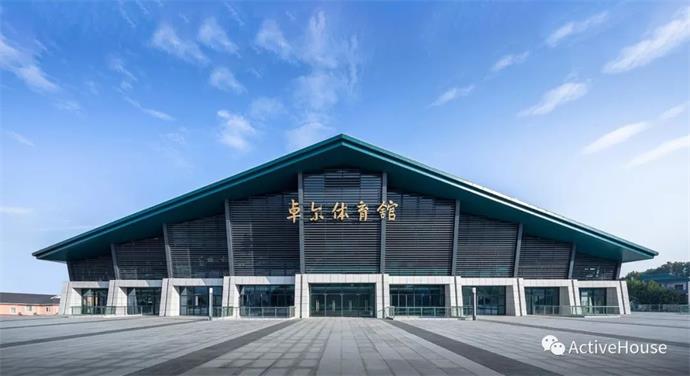

　　卓尔体育馆简洁内敛的建筑形式，汲取了武汉大学特有的文化特征，落的坡屋面形式与武大校园内历史建筑的“孔雀蓝琉璃瓦”相映成趣，实现“新、旧”融合，与环境和谐共处。

——总 体 设 计——

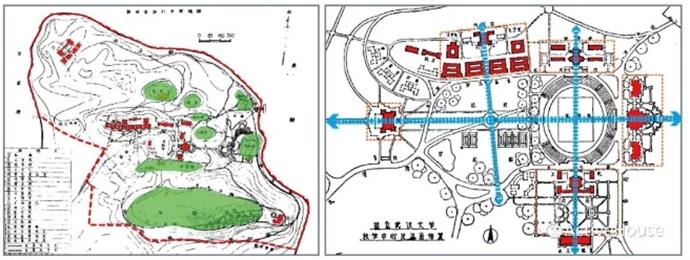

武汊大学校园空间环境分析

　　项目所面临的挑战来自内外两方面。对于内部功能，作为高校大型体育场馆，需要在低能耗的日常运营条件下，在一个空间内满足师生多种功能的不同舒适性要求，同时兼顾举办专业赛事的需求，并能做到迅速转换。对于外部环境，中西合璧的宫殿式早期建筑群形成武大校园的独特气氛，为体育馆建筑形象提出难题，场地南北存在约4米的高差，给项目建设带来一定挑战。

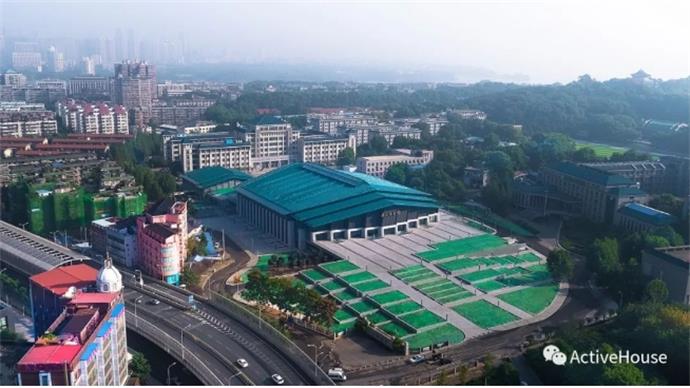

项目基地图

　　应对策略

　　对于功能设置，日常使用功能从校园体育文化活动出发，考虑师生人群的特殊性。主馆定位为羽毛球馆各功能用房围绕比赛大厅布置，包括瑜伽馆、形体、健美操、武术、健身、乒乓球等专项场地。副馆可容纳两个标准篮球场，日常使用中可根据需要调整为排球、室内网球等场地，并在大厅端部结合空间净空高度设置攀岩区。北侧地面停车库，作为预留发展区域，可根据需要扩建为各类功能用房。大型赛事活动时，注重分区与流线组织，赛事相关功能位于首层，比赛大厅四周用房及南北侧地面停车库可根据需要临时转化为辅助用房。集会或文艺演出时，可根据需要在主馆比赛大厅长边或短边设置主席台或舞台，首层功能用房可转化为后台功能用房，比赛厅场地可根据需要布置观众座席。

　　对于外部环境整合，方案设计结合地形，以校园传统建筑与山体地形和谐关系为参考，极力营造建筑与地形结合的主体形象。布局方案对周边校园空间进行了积极的呼应，主馆、副馆与计算机学院在北侧形成围合的学生活动广场，主体建筑与校园西门入口形成对景，使建筑成为校园的一个重要节点。利用场地高差设置二层平台，解决人流疏散问题，同时在平台下方满足部分停车需求。建筑形象设计尊重校园历史建筑氛围，提炼和抽象校园宫殿式早期建筑的典雅形象，通过现代材料和建造手法，表现传统建筑气质，呼应现状校园环境。以错落蟊级的大型屋面，把体育馆融合进整个武大校园氛围之中，同时不失其标志性。这屋面处理，也为室内自然采光和通风创造良好条件。

总平面图（上为北）

场地日常分析（本项目在红色线框内）

——主体空间自然采光设计——

　　基地受周边建筑遮挡小，使得体育馆具有良好的自然采光条件。体育馆主体空间借助屋面天窗进行室内采光，其中包括在屋脊上设置的采光带，以及利用屋面错落，在山墙一侧形成的高侧窗采光带。两者面积相加共1006.20 ㎡，达到屋面6496.87㎡的约15%。

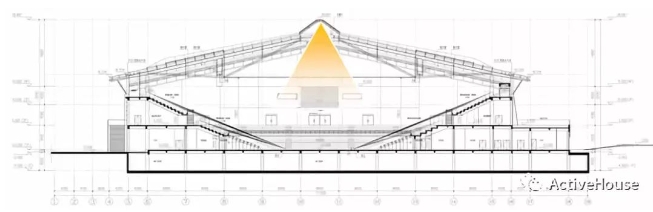

体育馆主管横剖面

体育馆主管纵剖面

　　卓尔体育馆还是全国首个采用“智能天窗”的体育场馆，屋脊采光带采用威卢克斯智能天窗及智能控制系统，最多同时控制200个产品，可控制天窗和遮阳帘于任何位置停留，并提供编程自动控制功能。开放式系统解决方案控制模块可连接至+24伏直流电源，并且可与楼宇自动化控制系统连接。

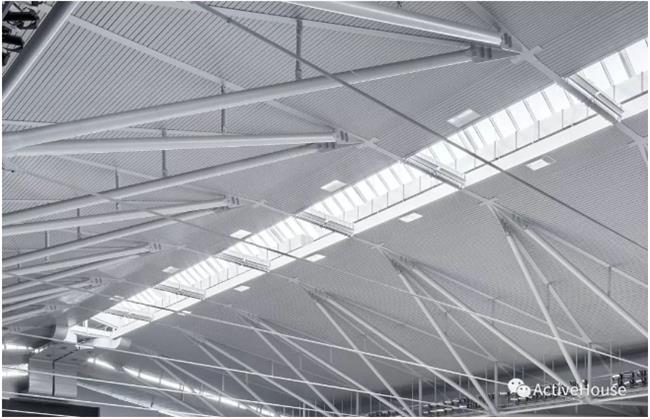

体育馆主管天窗及智能控制系统

　　天窗配置有遮阳系统，可拉下卷帘以实现隔热、遮阳和调光，同时不影响其正常开启。天窗下方悬挂穿孔板，起到对入射光线的散射和过滤作用，避免室内炫光。

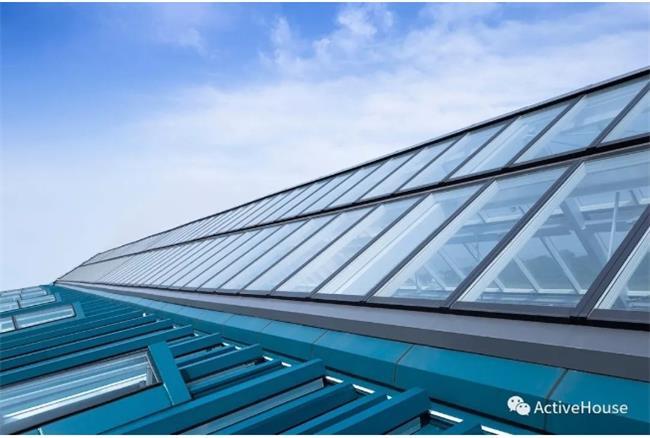

威卢克斯WMS智能模块化系统窗

——主体空间自然采光设计效果评估——

　　自然采光参考标准

　　项目自然采光的效果评估参考《建筑采光设计标准》(GB50033-2013)，湖北武汉属于I类地区，由此查得光气候系数K取1.1，室外临界照度值取13500I。评价自然采光效果的主要技术指标包括采光系数、采光均匀度，特定情况下还需控制影响采光质量的采光方向、直射光照射和眩光等，本项目重点考察室内体育活动场地的采光系数。

　　模拟方法

　　采用Ecotect分析主馆和副馆大厅室内光环境。Ecotect可以针对各种自然采光和人工照明环境作精确地分析和评估，同时给出包括采光系数、照度和亮度在内的一系列标准控制指标，采用全阴天模型(这是一种最不利的采光条件)，适合于对建筑进行综合采光评价。

　　结果分析

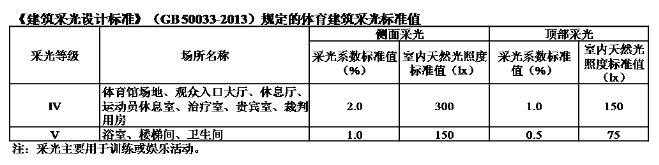

　　《建筑采光设计标准》(GB50033-2013)规定了体育建筑的采光标准值不应低于下表，本项目主要依靠顶部采光，因此采光系数达到1.0%即可满足规范要求。

　　从模拟结果可见，对于本项目中体育馆主馆和副馆比赛大厅，即使采用采光系数达到2.0%的标准，主馆和副馆大厅活动场地基本均能满足要求。场地区域采光分布均匀，场地光环境满足体育训练和娱乐活动等多功能需求。从建成效果看，体育馆主馆和副馆大厅光环境效果令人十分满意。

体育馆首层采光计算分析图-DF22.0%部分(左变图，右等值线图)

——建 成 评 价——

　　武汉大学卓尔体育馆已经完工，在2018年09月投入使用，场馆为了既满足赛事需求，又便于后期开展多种类体育活动，在不增加造价的前提下，充分利用科技手段对场馆功能进行优化。充足的自然采光通风，平时不需要灯光就能满足基本教学等需求，真正让建筑实现环保、绿色、节能。

　　武汉大学卓尔体育馆设计中，团队基于对体育建筑自然采光的长期研究和实践积累，结合高校体育馆的多功能性，设置与之相匹配、灵活适应的采光策略，选择合适的采光形式、构造和产品，设置光线调节装置，采用智能天窗，适应不同使用模式之间的切换，有效保证自然采光设计切实改善室内光环境，提高室内人员舒适性，降低人工照明能耗。

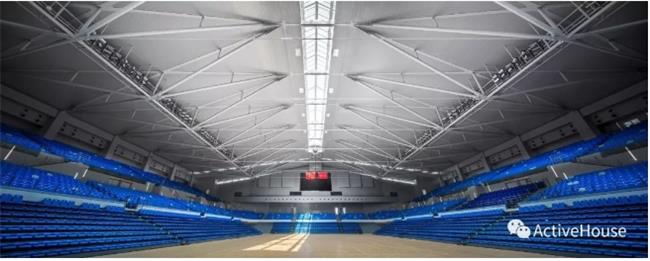

体育馆大厅室内照片(上为主馆大厅，下为副馆大厅)

　　自卓尔体育馆建成以来，已承接多项大型活动。

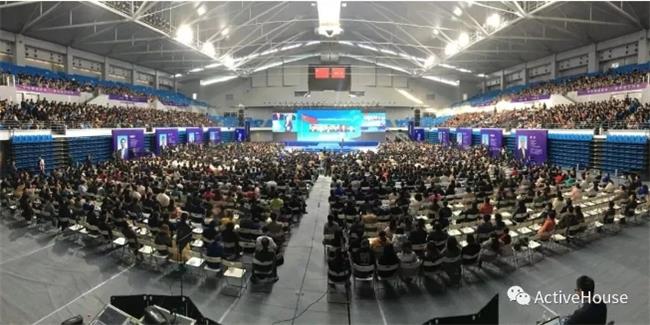

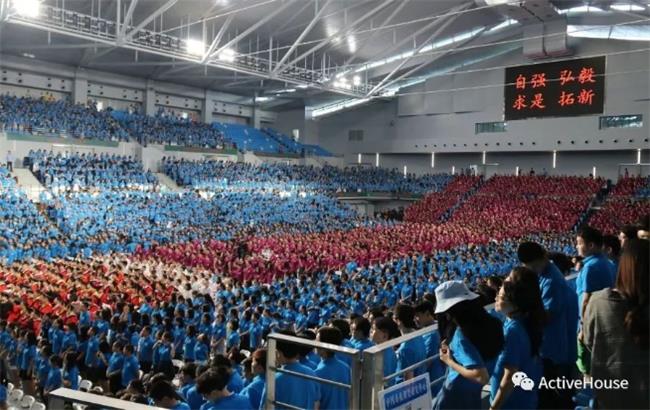

　　2018年武汉大学秋季新生开学典礼在卓尔体育馆内举行。

　　2019年10月，第七届世界军人运动会(military World Games)-羽毛球比赛即将在这座现代智能的体育馆进行。这是继北京奥运会后，我国举办的规模最大的国际体育盛会，是武汉承办的规模最大、级别最高、影响最广的国际盛会，同时也是武汉大学首次承接国际体育赛事。届时尔体育馆不仅能为参赛运动员提供专业、舒适的比赛场地，也能让现场观众感受到它的绿色科技，未来将会承接更多室内单项运动的国际性大型赛事，
